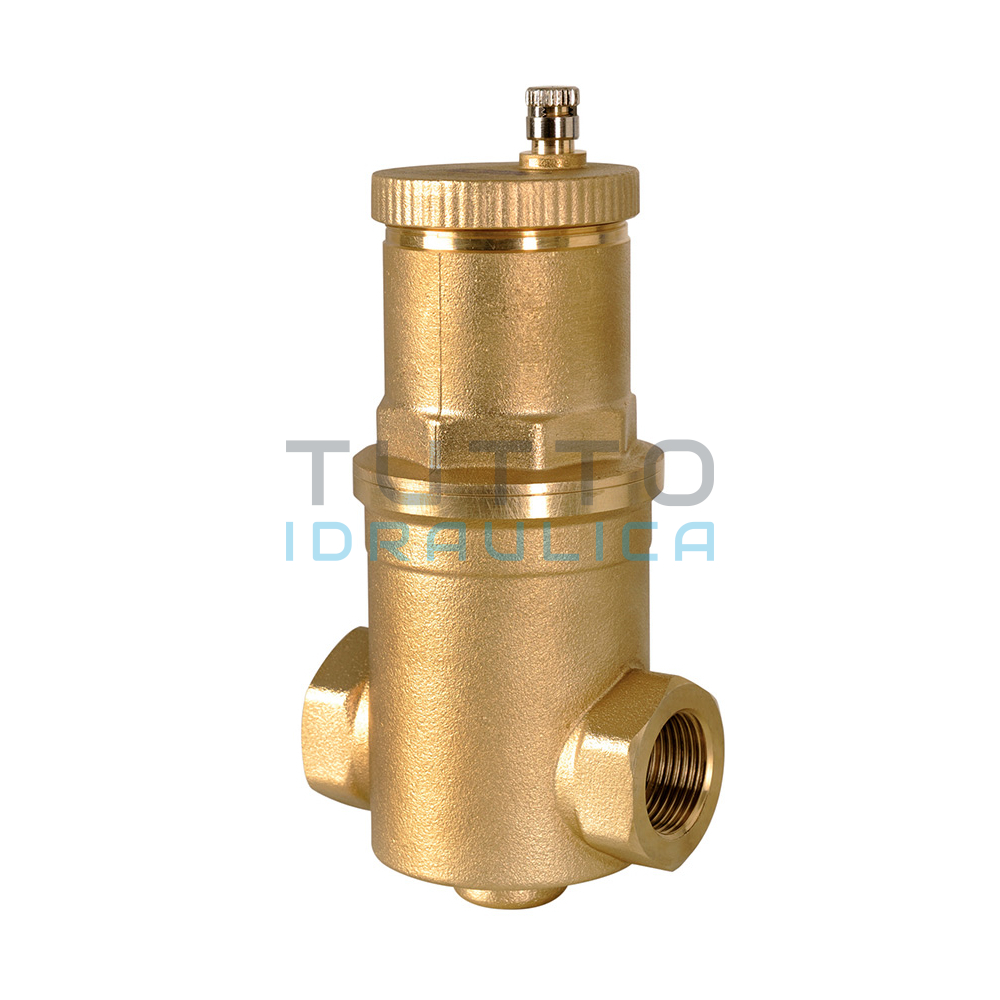

Disaeratore Sfogo Aria ICMA | Attacco FF 1″ | 82740AF05

Disaeratore Sfogo Aria ICMA

CODICE: 82740AF05

ATTACCO: 1″

I disaeratori Art.740 sono impiegati per l’eliminazione in modo continuo dell’aria contenuta nei circuiti idraulici degli impianti di climatizzazione.

Grazie alle loro caratteristiche sono in grado di eliminare automaticamente tutta l’aria presente nell’impianto.

I disaeratori ICMA garantiscono un funzionamento ottimale degli impianti senza problemi di rumorosità, corrosione, surriscaldamenti o danneggiamenti meccanici.

CARATTERISTICHE TECNICHE

• Corpo: Ottone CW 617 N – UNI EN 12165
• Coperchio: Ottone CW 617 N – UNI EN 12165
• Galleggiante: Polimetil pentene
• Elementi interni: Acciaio INOX
• Guida galleggiante: Ottone UNI EN 12164 CW614N
• Asta otturatore: Ottone UNI EN 12164 CW614N
• Leva flottante: Acciaio INOX
• Molla: Acciaio INOX
• Tenute idrauliche: EPDM perossidico (alta resistenza)
• Fluidi: acqua e soluzioni glicolate
• Max percentuale glicole: 50%
• Intervallo di temperatura: -30° /160°C
• Max pressione di esercizio: 10 bar
• Max pressione di scarico: 10 bar

Consigli per l’installazione

Il disaeratore va installato solo in posizione verticale, preferibilmente sul circuito di mandata del generatore, a monte della pompa. Dove, a causa delle elevate velocità del fluido e la conseguente diminuzione di pressione, le microbolle si sviluppano con più facilità.

Il disareatore 740 deve essere installato in posizione verticale.

La direzione del flusso del fluido termovettore è indifferente.

Schema di Installazione

Il disaeratore 740 può essere installato sui circuiti di riscaldamento e raffreddamento (previa adeguata coibentazione) per garantire la progressiva eliminazione dell’aria.

L’installazione è particolarmente consigliata dopo la caldaia, sul lato di aspirazione della pompa, dove è più probabile la formazione di microbolle.

MISURE E INGOMBRI

Formazione delle Bolle d’aria

La quantità di aria che può essere rilasciata dall’acqua d’impianto è determinata dalla pressione e dalla temperatura della stessa.

Questa correlazione è regolata dalla legge di Henry ci consente di quantificare il fenomeno fisico del rilascio di aria contenuta nel fluido.

A determinati valori di temperatura e pressione, l’acqua tende a rilasciare una corrispondente quantità di gas.

Nel caso di un aumento della temperatura e / o di una caduta di pressione, i gas rilasciati dall’acqua tenderanno ad aumentare.

Il contrario si verificherà in caso di raffreddamento e / o aumento di pressione.

Quest’aria si presenta sotto forma di microbolle con diametri dell’ordine di pochi decimi di millimetro.

Le microbolle si formano continuamente in acqua nei sistemi solari nella parte superiore dei pannelli, specialmente nei punti del circuito in cui si raggiungono le temperature più elevate.

Questa aria viene parzialmente riassorbita gradualmente quando il fluido raggiunge parti del circuito con temperature più basse, mentre una parte di essa rimane presente nel fluido e deve quindi essere evacuata.
