Quadro Elettrico PEDROLLO Multifunzione per 1 Elettropompa | E1 Mono | Fino a 18A

Quadro Elettrico PEDROLLO Multifunzione per 1 Elettropompa Sommersa | E1 Mono | Fino a 18A

UTILIZZI E INSTALLAZIONI
I quadri E1 sono quadri elettronici multifunzione per la protezione e il comando di uno o due elettropompe, che
si adattano a qualsiasi applicazione in ambito residenziale, commerciale o industriale.
Grazie alla loro versatilità e flessibilità, sono in grado di gestire impianti di pressurizzazione, riempimento, svuotamento e drenaggio, sia per acque pulite che per acque reflue.

DESCRIZIONE DEL PRODOTTO
I quadri elettronici E1 o E2 sono stati concepiti in modo da adattarsi a qualsiasi impianto grazie alla possibilità di selezionare sei modalità di funzionamento che permettono la gestione e la protezione delle elettropompe attraverso ingressi analogici e digitali e il controllo dei parametri elettrici.
Sono provvisti di pannello di controllo composto da tastiera e display LCD che permettono una intuitiva navigazione tra i menù di programmazione e una configurazione dei parametri elettrici della singola elettropompa, delle protezioni e della modalità di funzionamento, mediante procedura guidata.
Sono abilitati per la protezione contro la marcia a secco, che è gestita mediante il controllo del cosf o della corrente oppure attraverso l’intervento di un galleggiante o di una sonda di livello.
Grazie alla procedura guidata di autoapprendimento (WIZARD), è possibile memorizzare automaticamente i valori dei principali parametri elettrici garantendo una semplice e veloce messa in servizio dell’impianto.
Nel caso di gestione di due elettropompe, il quadro E2 provvede automaticamente ad alternare il funzionamento delle elettropompe per ridurre l’usura ed ottimizzare i tempi di pompaggio.

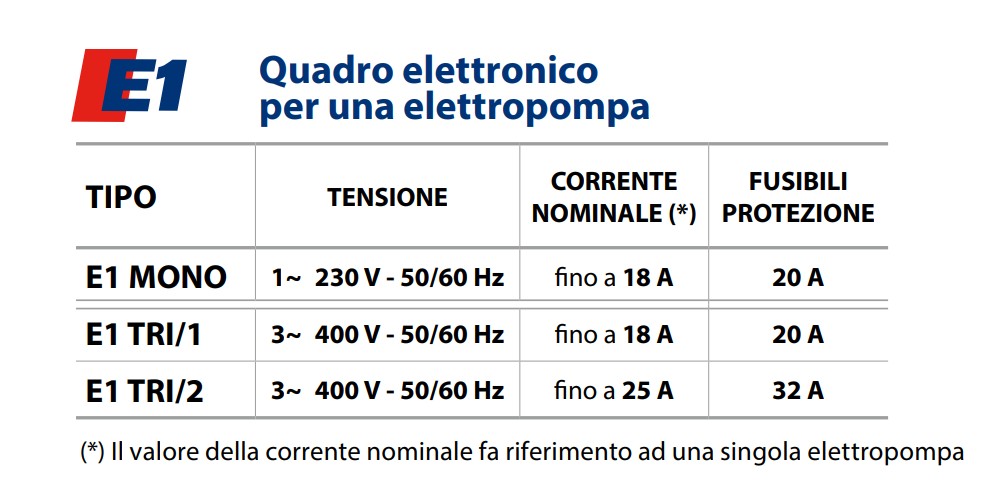

CARATTERISTICHE GENERALI:

• Tensione di alimentazione:
  1~ 230V±15% (E1/E2 MONO)
  3~ 400V±15% (E1/E2 TRI)
• Frequenza: 50/60 Hz
• Sezionatore generale bloccoporta
• Fusibile di protezione circuito ausiliario e motore
• Contenitore esterno in ABS
• Grado di protezione IP55
• Temperatura ambiente: -5 °C ÷ +40 °C
• Umidità relativa 50% a 40 °C

INGRESSI
I quadri E1/E2 permettono di gestire le elettropompe attraverso ingressi analogici e digitali:

• Pressostati
• Galleggianti
• Contatti da remoto
• Galleggianti marcia/arresto
• Sonde di livello
• Trasduttori di pressione

CONTROLLI

• Controllo della corrente minima e massima di funzionamento
• Controllo della tensione minima e massima di alimentazione
•  Controllo mancanza o inversione di fase in ingresso

MODALITA’ DI FUNZIONAMENTO
