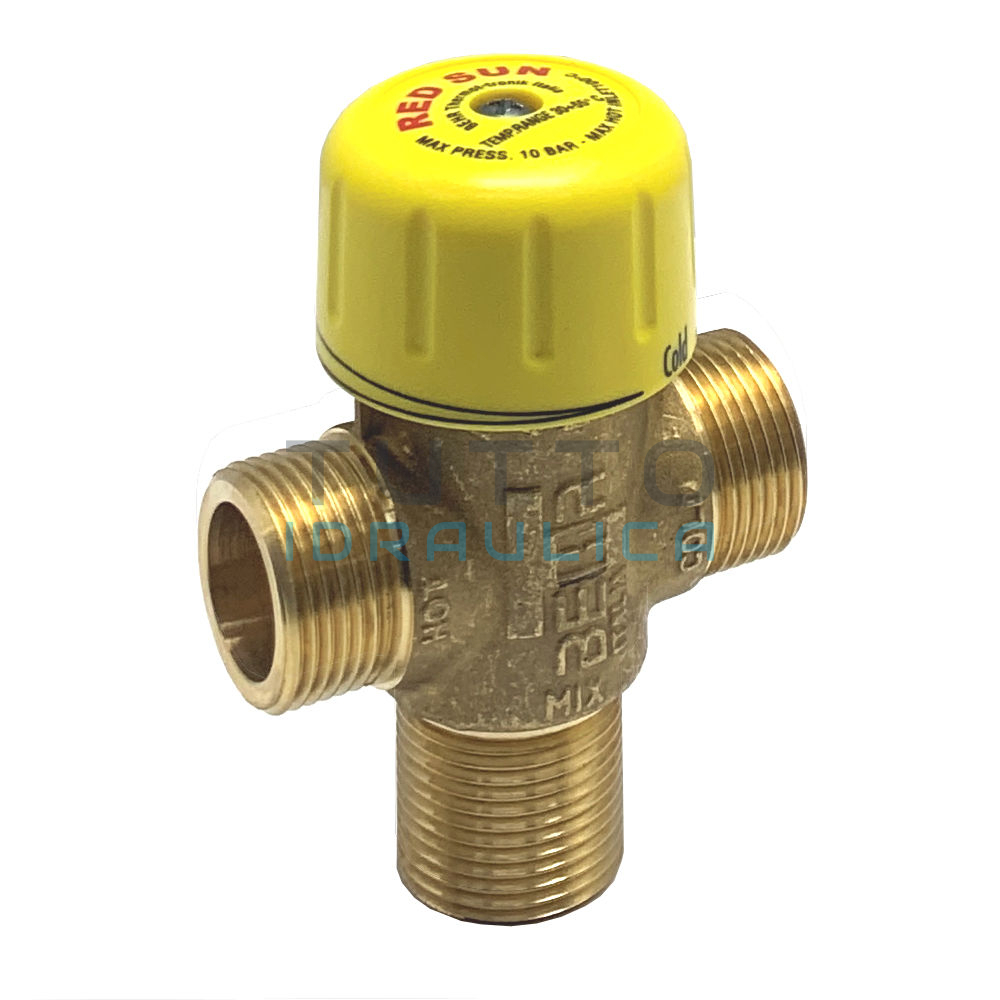

Miscelatore Termostatico BEHR Serie Red Sun Maschio 3/4″

Miscelatore Termostatico BEHR Serie Red Sun

*  Specifico per applicazioni su impianti a Pannelli Solari

DESCRIZIONE

–  Il miscelatore termostatico, comandato da un’affidabile elemento termostatico a cera, è stato progettato appositamente per impianti idrosanitari e caldaie dove si desidera mantenere costante, con precisione, la temperatura dell’acqua miscelata alle utenze anche al variare della temperatura dell’accumulatore o dell’entità alternativa.

–  La valvola miscelatrice termostatica può essere impiegata nelle reti di distribuzione dell’acqua calda sanitaria per mantenere costante la temperatura dell’acqua miscelata al variare delle temperature dell’acqua calda e fredda di alimentazione.

–  Esempio di campi d’applicazione: scuole, edifici pubblici, mense, piscine, centri sportivi, alberghi, campeggi, edifici industriali e commerciali, abitazione d’ogni tipologia, così come negli impianti a energie alternative, come ad esempio quelli solari o a trucioli di legna.

–  La valvola, è in linea con quanto stabilito dal Dpr 412/93, che rende obbligatoria l’installazione del miscelatore sugli impianti igienico-sanitario con accumulo, e limitare, conseguentemente, la temperatura d’utilizzo alle utenze a 48 + 5 °C.

FUNZIONAMENTO

–  Il funzionamento è automatico, avviene mediante un elemento termostatico a cera inserito nella valvola che, a contatto con l’acqua calda e fredda, si dilata e si contrae regolando proporzionalmente l’ingresso delle due acque in funzione della temperatura richiesta.

–  Nel caso mancasse improvvisamente l’acqua fredda, la valvola è provvista di un dispositivo di blocco termico ( funzione shut off) che interviene tempestivamente a chiudere la valvola a cassetto impedendo all’acqua bollente non miscelata di arrivare all’utente con conseguenti possibili scottature, secondo quanto richiesto nella norma UNI EN 1111 paragrafo 10.7.

TARATURA

–  La taratura della valvola, ovvero l’impostazione della temperatura dell’acqua miscelata, si effettua agendo manualmente sulla manopola graduata.

–  La valvola è tarata in produzione utilizzando l’acqua calda a 70 ± 4 °C, l’acqua fredda (di rete) a 15 ± 4 °C e le pressioni in ingresso a 3 ± 0.2 bar.

–  L’affidabilità della valvola miscelatrice è garantita con controlli effettuati al 100 % sulla produzione.

INSTALLAZIONE

–  La valvola termostatica, è di facile installazione e può essere montata in qualsiasi posizione.

–  Per evitare l’introduzione di corpi estranei all’interno della valvola (sabbia, ruggine, …) ed evitare conseguentemente il mal funzionamento a lungo termine della stessa, si consiglia di applicare il kit di guarnizioni con filtro (opzionale).

–  Per evitare blocchi e malfunzionamenti della valvola dovuta all’acqua dura, si consiglia di montare un addolcitore a monte dell’entrata dell’acqua calda della valvola stessa.

–  La valvola è costituita da materiali ed eventuali trattamenti aggiuntivi conformi a quanto previsto dall’art. 9 comma 1 del D.L. 31/01 relativo all’attuazione della direttiva 98- /83/CE concernente la qualità delle acque destinate al consumo umano.

CARATTERISTICHE TECNICHE

• Conforme a norme UNI EN 1111
• Funzione di Shut-off (antiscottatura)
• Funzione di Post-taratura
• Personalizzazioni a richiesta

MATERIALI

• Corpo: Ottone CW 617 N UNI EN 12164
• Valvola: Termoplastico PA 66 GF 30
• Molle: Acciaio inox UNI X 12 Cr Ni 1707 EN 10270
• Guarnizioni: EPDM

CAMPO D’IMPIEGO

• Fluido d’impiego: Acqua potabile
• Campo di regolazione: 30 – 55 °C
• Precisione: ± 2 °C
• Pressione max d’esercizio: 10 bar statica, 5 bar dinamica
• Temperatura max d’ingresso: 110 °C
• Portata con 3 bar di pressione: ≥ 3.000 L/h a 40° C
• Max rapporto tra pressioni in ingresso: 2 : 1 (C/F o F/C)

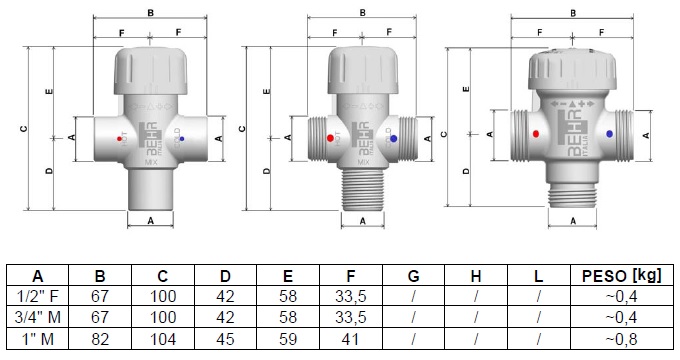

MISURE E INGOMBRI
