Defangatore FAR Compact con Magnete | Cromo | F.3/4″ | 2273 34

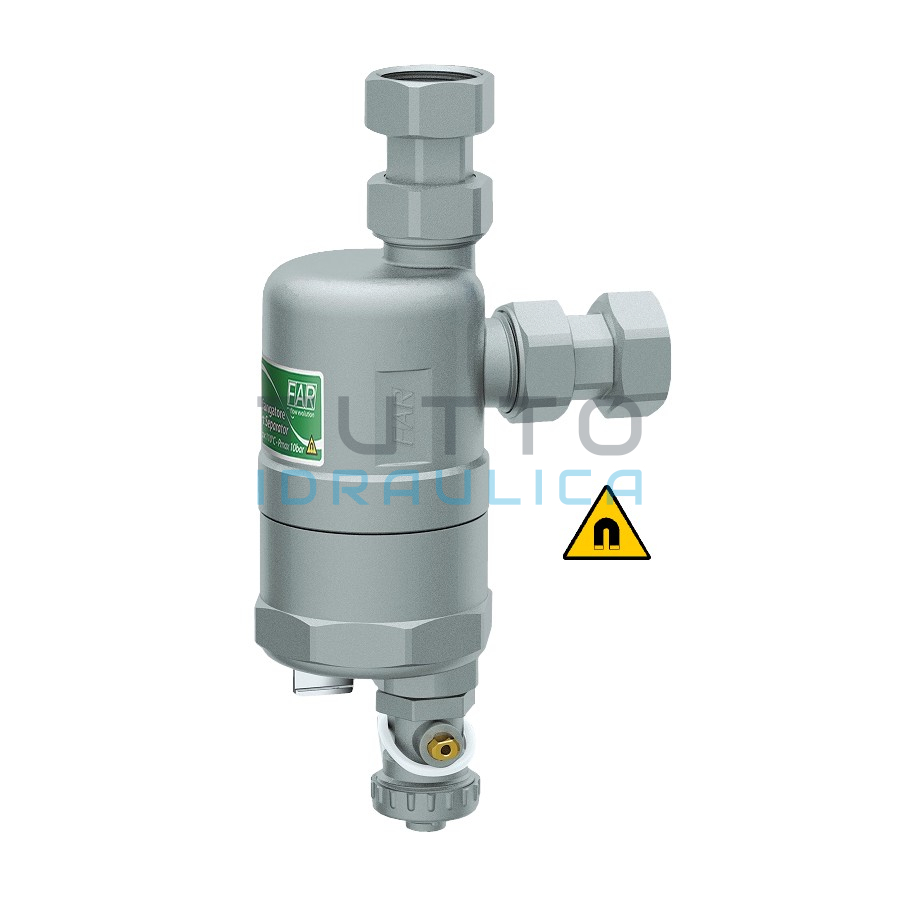

Defangatore Compact FAR con Magnete

DESCRIZIONE

–  Defangatore ultracompatto per impianti termici completo di magnete per l’eliminazione delle particelle ferrose.

–  Il defangatore COMPACTFAR è un dispositivo appositamente studiato e progettato per l’installazione su caldaie domestiche.

–  Al suo interno è presente una cartuccia filtrante che separa dall’acqua le impurità presenti nelle tubazioni degli impianti di riscaldamento che potrebbero provocare rotture e malfunzionamenti della caldaia.

–  Nella parte inferiore è presente un inserto magnetico che rende il defangatore COMPACTFAR particolarmente adatto per l’installazione su impianti in cui vi è una maggiore concentrazione di particelle ferrose, incrostazioni e detriti dovuti alla corrosione.

–  I sedimenti si depositano sul fondo della camera per poi essere eliminati tramite l’apertura di un rubinetto di scarico.

PRINCIPIO DI FUNZIONAMENTO

–  Come si può osservare nelle figure, la presenza delle barre verticali serve ad occupare nella direzione del fluido più spazio possibile, in modo da garantire un impatto frontale per la particella di impurità trasportata dal fluido.

–  La presenza delle alette consente di creare delle piccole inversioni del moto del fluido, che lo rallentano ulteriormente favorendo così la precipitazione verso il basso per la gravità.

–  L’inserto magnetico offre un’ulteriore vantaggio nella rimozione delle particelle ferrose presenti soprattutto negli impianti datati, soggetti a corrosione, in cui vi è un’alta concentrazione di fanghi.

DATI TECNICI

•  Corpo: ottone CB753S

•  Finitura: cromata

•  Rubinetto di scarico per evacuazione fanghi

•  Pressione nominale: 10 bar

•  Temperatura massima di esercizio: 110 °C

•  Raccordi: 3/4” FF

•  Cartuccia estraibile

•  Magnete estraibile

•  Patent Pending

•  Registered Community Design

MISURE E INGOMBRI

INSTALLAZIONE

–  Il defangatore COMPACTFAR deve essere installato sul circuito di ritorno prima dell’ingresso in caldaia, in modo tale da intercettare le impurità che potrebbero danneggiare la caldaia stessa e i circolatori.

–  Attenzione! Per un corretto funzionamento il defangatore deve essere sempre installato in posizione verticale.

MANUTENZIONE
