Corpo Valvola De Pala Ottone | 3 Vie | Deviatrice a “T” | F 3/4″ | 603T

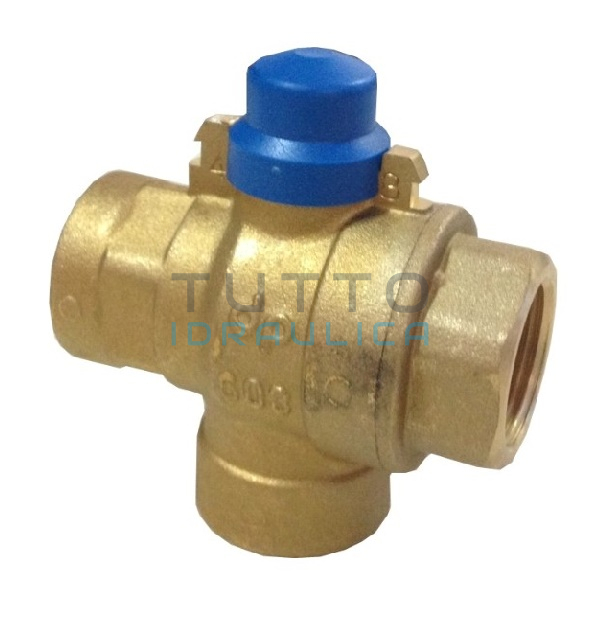

Corpo Valvola ottone De Pala Deviatrice a “T” 3 Vie FFF 3/4″ 603T

La deviazione del flusso dalla via centrale a quelle laterali si ha per rotazione della sfera di 90°, quando inizia a chiudersi una via, inizia l’apertura dell’altra. Durante la fase intermedia la valvola non è mai chiusa

FUNZIONAMENTO

Il corpo valvola in ottone è dotato di otturatore a sfera con 3 fori disposti a T e alloggiato tra 2 sedi in PTFE, appoggiate su O Ring antigrippaggio per garantire ottima tenuta e l’azionamento morbido nel tempo.La deviazione del flusso dalla via centrale (A) a quelle laterali (B o C) si ha per rotazione della sfera di 90°, con l’indicazione esterna della posizione anche con servomotore innestato.La valvola è azionata da un servomotore elettrico BIDIREZIONALE con rotazione di 90° reversibile, accoppiato al corpo valvola con un innesto rapido a baionetta. L’inversione di 180° dell’accoppiamento tra servomotore e asta di manovra consente la scelta della via di apertura della valvola, evidenziata sull’asta di comando da due bollini rossi.La valvola motorizzata puo’ essere comandata da un termostato-cronotermostato a 3 contatti con contatto in deviazione (se monta un servomotore con comando a 3 fili), oppure da un termostato-cronotermostato con contatto d’interruzione(se monta un servomotore con comando a 2 fili e relè incorporato).I servomotori possono avere diversi voltaggi di alimentazione (230V-24V ca, 24V-12V cc), 3 possibili tempi di manovra (60″-30″-15″) e possono essere dotati di 1 o 2 micro ausiliari con contatto elettrico di tipo “pulito”, adatti al comando di dispositivi di segnalazione delle posizioni di apertura o chiusura della valvola o avvio di un circolatore.

CARATTERISTICHE TECNICHE

– Corpo Valvola: OTTONE CW617N (UNI 12165)

– Sfera: OTTONE CW614N (UNI 12164) (nichelata e cromata)

– Sedi sfera: PTFE più O Ring in EPDM

– Asta di manovra: OTTONE CW614N (UNI 12164)

– Tenuta asta: doppio O Ring in EPDM

– Pressione nominale di lavoro: 10 bar

– Pressione differenziale massima: ?p 6 bar

– Temperatura del fluido: -10° + 110°

– Fluido utilizzabile: acqua, soluzioni glicolate o liquidi compatibili con tenute in PTFE e EPDM
